IP-Schutzarten und Schutzklassen im Schaltanlagenbau

Im Schaltschrankbau sind Sicherheit und Zuverlässigkeit entscheidende Faktoren. Die richtige Auswahl von IP-Schutzarten und Schutzklassen gewährleistet den optimalen Schutz elektrischer Anlagen vor Umwelteinflüssen und erhöht die Betriebssicherheit. In diesem Artikel erfahren Sie alles Wissenswerte über IP-Schutzarten und Schutzklassen im Schaltschrankbau und wie Sie die passende Schutzart für Ihre Anwendung auswählen.

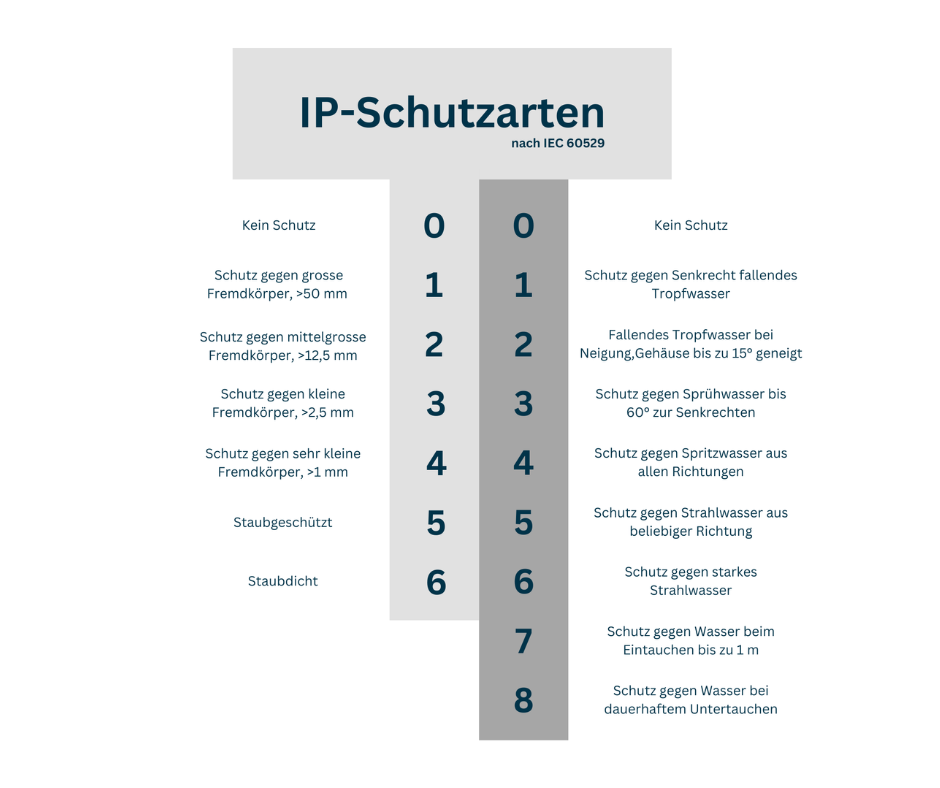

Was sind IP-Schutzarten?

Definition der IP-Schutzart

Die IP-Schutzart (International Protection) ist eine internationale Norm (IEC 60529), die den Schutzgrad von Gehäusen gegen das Eindringen von festen Fremdkörpern und Wasser definiert. Sie wird durch die IP-Kennziffer angegeben, gefolgt von zwei Ziffern.

Was sind IP-Schutzarten?

Untitled Video 2

Schutzklassen: Sicherheit bei elektrischen Geräten


Die Schutzklasse eines Geräts definiert, wie es vor elektrischen Schlägen geschützt ist – besonders im Fehlerfall. Von Geräten ohne speziellen Schutz bis hin zu solchen mit verstärkter Isolierung oder sicherer Kleinspannung: Jede Schutzklasse erfüllt spezifische Sicherheitsanforderungen. Erfahren Sie, wie Schutzklassen die Sicherheit in Haushalt, Industrie und speziellen Anwendungen gewährleisten.

Was sind Schutzklassen?

Die Schutzklasse gibt an, welche Massnahmen gegen elektrischen Schlag bei einem Fehlerfall vorgesehen sind. Sie kategorisiert elektrische Betriebsmittel in vier Klassen.

Schutzklasse 0

  • Beschreibung: Kein besonderer Schutz gegen elektrischen Schlag.
  • Anwendung: Nicht mehr zulässig in vielen Ländern aufgrund fehlender Sicherheitsmassnahmen.

Schutzklasse I

  • Beschreibung: Schutz durch Anschluss an den Schutzleiter.
  • Anwendung: Geräte mit metallischem Gehäuse, z.B. industrielle Maschinen.

Schutzklasse II

  • Beschreibung: Schutz durch doppelte oder verstärkte Isolierung, kein Schutzleiteranschluss erforderlich.
  • Anwendung: Handgeräte wie Bohrmaschinen, einige Haushaltsgeräte.

Schutzklasse III

  • Beschreibung: Schutz durch Kleinspannung (SELV oder PELV), keine gefährliche Berührungsspannung.
  • Anwendung: Spielzeug, Geräte in feuchten Umgebungen.

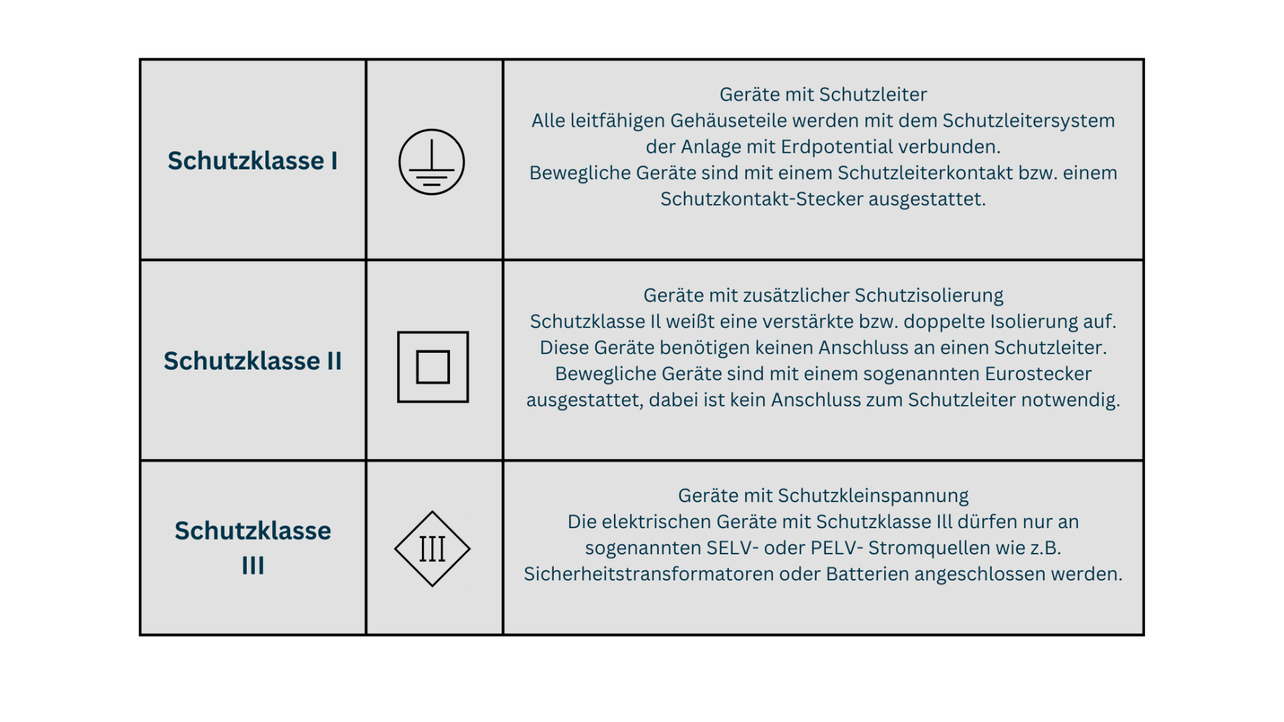

Untitled Video 1

Praxisbeispiel: Lebensmittelindustrie

In der Lebensmittelindustrie gelten besonders hohe Anforderungen an Hygiene und Sicherheit. Hier werden oft Gehäuse mit der Schutzart IP69K verwendet, die Hochdruck- und Dampfstrahlreinigungen standhalten. Für den Personenschutz kommen Geräte der Schutzklassen II oder III zum Einsatz, um ein höchstmögliches Mass an Sicherheit zu gewährleisten.

Tipps für Installation und Wartung

Eine fachgerechte Installation und regelmässige Wartung sind unerlässlich, um den Schutzgrad dauerhaft sicherzustellen.

Installation:

Achten Sie darauf, dass alle Dichtungen korrekt angebracht sind.

Verwenden Sie geeignete Kabelverschraubungen, die der gewählten IP-Schutzart entsprechen.

Wartung:

Überprüfen Sie regelmässig Dichtungen und Verschraubungen auf Beschädigungen.

Ersetzen Sie defekte Komponenten umgehend, um den Schutzgrad aufrechtzuerhalten.

Durch die richtige Auswahl und Pflege von Schutzarten und Schutzklassen können Schaltränke sowohl sicher als auch langlebig gestaltet werden. Damit tragen sie wesentlich zur Betriebssicherheit und Effizienz in verschiedensten Anwendungen bei.

Tipps für die Installation und Wartung

Installation

  • Fachgerechte Montage: Sicherstellen, dass alle Dichtungen korrekt angebracht sind.
  • Kabeleinführungen: Verwenden von geeigneten Kabelverschraubungen mit passender IP-Schutzart.

Wartung

  • Regelmässige Inspektionen: Überprüfung von Dichtungen und Verschraubungen auf Beschädigungen.
  • Austausch bei Verschleiss: Defekte Komponenten sofort ersetzen, um den Schutzgrad aufrechtzuerhalten.

Fazit

Die richtige Auswahl von IP-Schutzarten und Schutzklassen ist essenziell für die Sicherheit und Langlebigkeit von Schaltschränken. Durch eine sorgfältige Analyse der Umgebungsbedingungen und Anwendungsanforderungen können geeignete Schutzmassnahmen getroffen werden, die sowohl gesetzlichen Vorgaben entsprechen als auch den betrieblichen Anforderungen gerecht werden.

Häufig gestellte Fragen (FAQ)

1. Was bedeutet IP65?

IP65 bedeutet, dass das Gehäuse staubdicht ist (6) und gegen Strahlwasser aus beliebiger Richtung geschützt ist (5).

2. Kann ein Gerät mehrere Schutzklassen haben?

Nein, ein Gerät wird immer einer Schutzklasse zugeordnet, die die grundlegende Schutzmassnahme gegen elektrischen Schlag definiert.

3. Wie finde ich die passende IP-Schutzart für meine Anwendung?

Analysieren Sie die Umgebungsbedingungen und Anforderungen Ihrer Anwendung. Berücksichtigen Sie Faktoren wie Staub, Feuchtigkeit und mechanische Beanspruchung.
